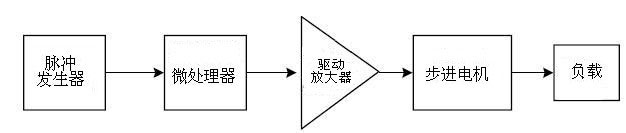

步進電機的工作原理大家好奇不？漢德保小編剛入職的時候也是好奇，步進電機這東西是怎么轉動的？是不是跟讀書的時候電跟磁產生的？這一連串的問號讓我產生了步進電機的工作原理，所以下面小編跟大家分享一下自己的心得。先看下面圖解

通過圖片可知，步進電機是通過脈沖信號的發射，然后讓PLC產生工作信號給步進電機驅動器下達指令，讓步進電機轉起來的。那么脈沖信號是怎么產生的呢？

脈沖信號的產生

脈沖信號一般由CPU或單片機產生的，一般脈沖信號的比例為0.3-0.4左右，電機轉速越高，比例則越大。

微處理器

以四相步進電機為例，四相電機工作方式有二種，四相四步為AB-BC-CD-DA；四相八步為AB-B-BC-C-CD-D-AB。

功率放大

功率放大是步進電機驅動系統最為重要的部分。步進電機在一定轉速下的轉矩取決于步進電機的動態平均電流而非靜態電流（而樣本上的電流均為靜態電流）。平均電流越大電機力矩越大，要達到平均電流大這就需要驅動系統盡量克服電機的反電勢。因而不同的場合采取不同的驅動方式，到目前為止，步進電機驅動方式一般有以下幾種：恒壓、恒壓串電阻、高低壓驅動、恒流、細分數等。

以上就是步進電機的工作流程，我們也把它劃分為步進電機的工作原理，你學會了嗎？
