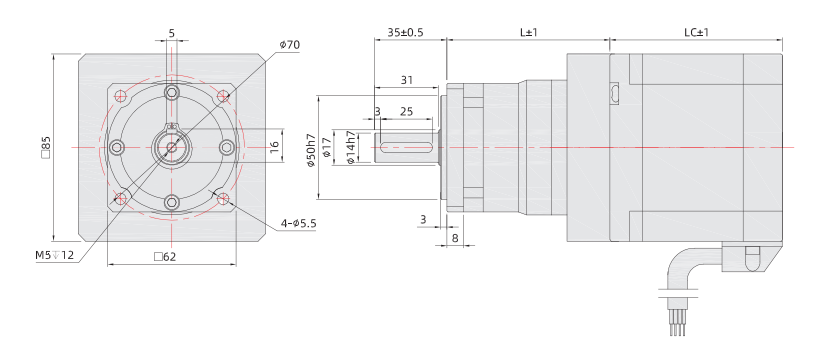

規格參數 外形尺寸資料下載

步進電機不是恒轉矩電機，運行轉速越高輸出轉矩會越小，所以關注電機保持轉矩參數的同時更應當關注在實際工作轉速下電機的輸出轉矩（可參考動態力矩曲線圖）；并且我們建議預留1.5倍的余量，以免出現過載情況下步進電機丟步的現象。

型式
(MODEL)

步距角
(度)

保持力矩
(N.m)

額定電流
(A)

長度LC
(mm)

重量
(kg)

工作電壓范圍
(推薦型號)

SM3401PF60-

1.8°

3.4

4.5

67.0

1.8

S-266D
24~60VDC

ASA872R

24~80VAC

SM3402PF60-

1.8°

4.5

80.0

2.1

行星減速步進電機選型時應根據減速機額定輸出扭矩是否符合使用要求，并乘以傳動效率；建議輸入轉速小于800rpm，最終扭矩應小于額定扭矩，以避免減少減速機使用壽命。

減速比	3	4	5	7	8	10	12	16	20	25	28	35	40	50	70	100
額定輸出扭矩 N.m	15	25	27	19	19	12	28	29	29	31	29	31	29	31	22	O
效率（%）	96%						94%
回程間隙 (狐分)	≤8						≤10
輸入轉速	≤3000						≤3000
機身長L/重量	L=82.5(mm)/1.1(kg)						L=98.5(mm)/1.4(kg)
徑向力(N)	400
軸向力 (N)	300
最大容許輸出扭矩	2倍額定扭矩
